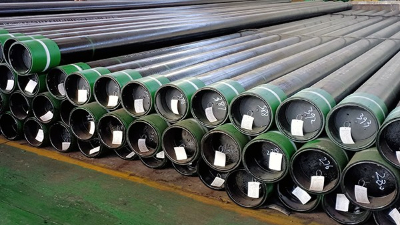

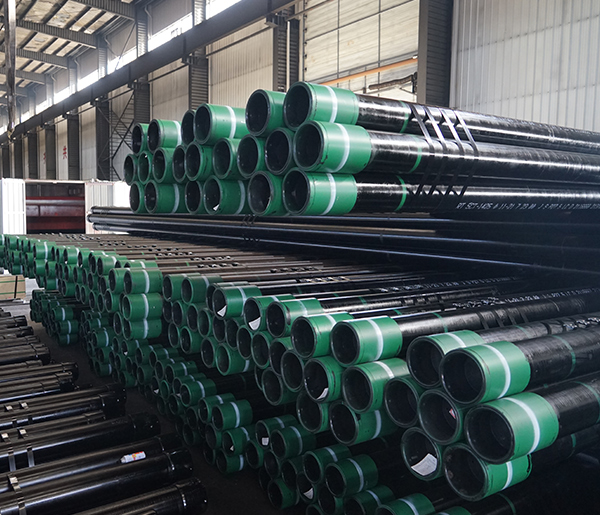

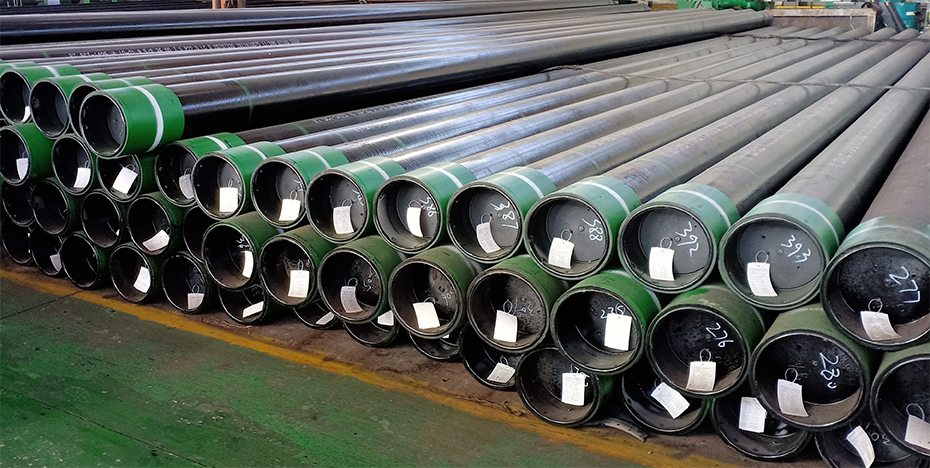

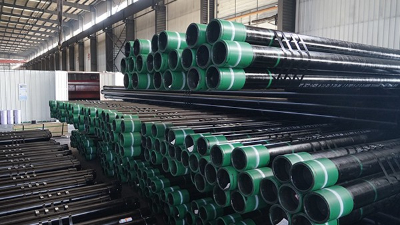

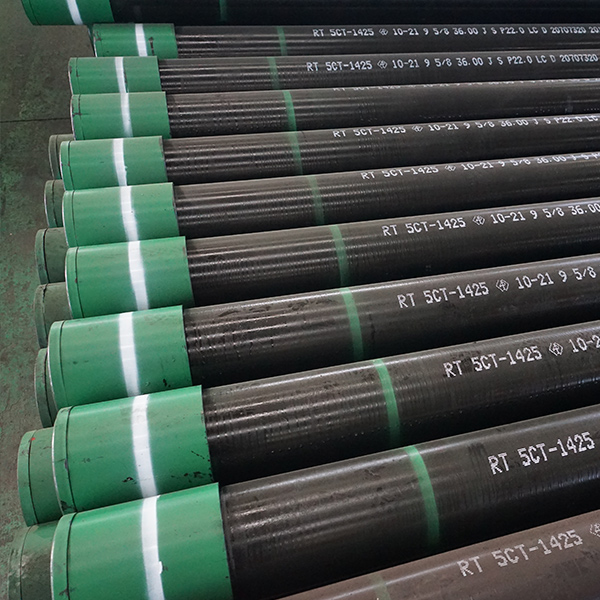

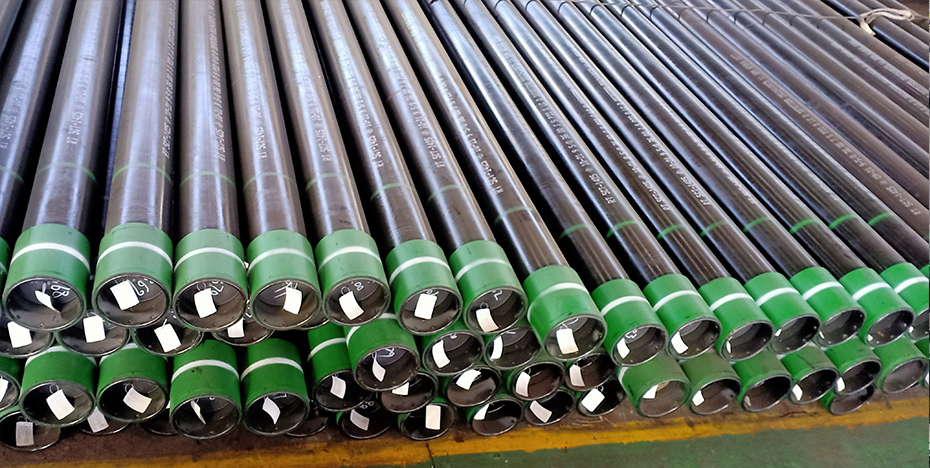

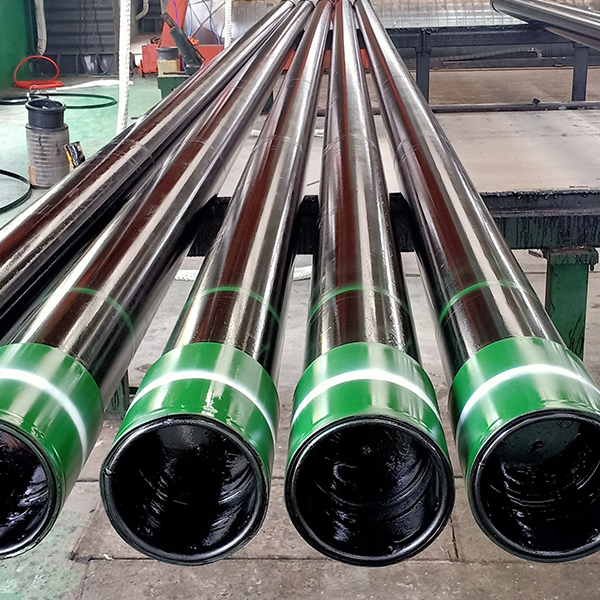

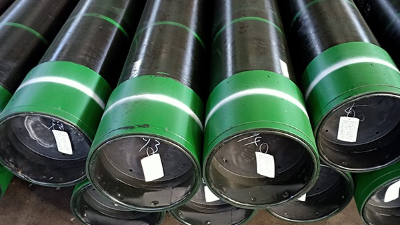

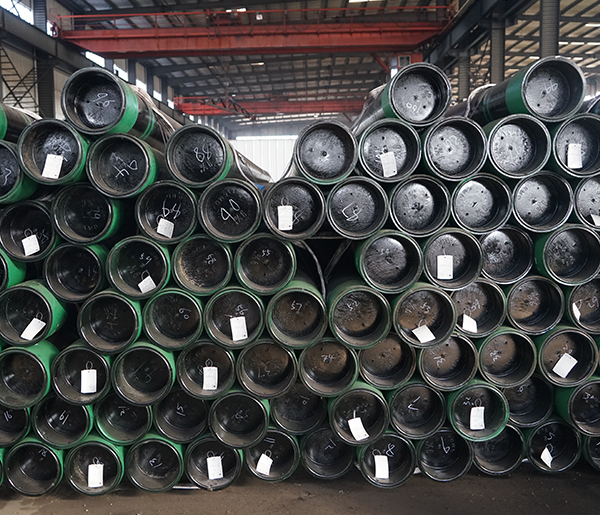

API-J55石油套管

石油套管主要用于钻井过程中和完井后对井壁的支撑，以保证钻井过程的进行和完井后整个油井的正常运行，是维持油井运行的生命线。

服务热线： 0317-8619299

在线咨询

产品简介

石油套管主要用于油、气井的钻探及油、气的输送，由于地质条件不同，井下受力状态复杂，拉、压、弯、扭应力综合作用作用于管体，这对套管本身的质量提出了较高的要求。一旦套管本身由于某种原因而损坏，可能导致整口井的减产，甚至报废。

产品规格

规格范围：外径: 114.3MM—508MM(4 1/2"—20")；壁厚: 5.21MM-16.13MM(9.5PPF—133PPF)

材质：H40, J55, K55, N80-1, N80-Q, L80-1,L80-9Cr, L80-13Cr, P110, Q125 etc

执行标准：API 5CT, GB, ISO11960, GOST

扣型类别：STC, LTC, BTC, XC and Premium connection

长度：R1, R2, R3

检测：NDT etc related rules of API 5CT and 5B

类型：无缝钢管，直缝钢管

技术参数

表 C.1-API 套管一览表(规格、质量、壁厚、钢级和相应的端部加工)

尺寸		外径 /mm	重量 kg/m	壁厚 t/mm	连接方式
尺寸					H40	J55 K55	M65	L80 C95	N80 1、Q	C90 T95	P110	Q125
1	2				H40	J55 K55	M65	L80 C95	N80 1、Q	C90 T95	P110	Q125
1	2	3	4	5	6	7	8	9	10	11	12	13
4-1/2 4-1/2 4-1/2 4-1/2 4-1/2	9.50 10.50 11.60 13.50 15.10	114.30 114.30 114.30 114.30 114.30	14.38 15.73 17.38 19.87 22.69	5.21 5.69 6.35 7.37 8.56	PS - - - -	PS PSB PSLB - -	- - PLB PLB -	- - PLB PLB -	- - PLB PLB -	- - P P -	- - PLB PLB PLB	- - - - PLB
5 5 5 5 5 5 5	11.50 13.00 15.00 18.00 21.40 23.20 24.10	127.00 127.00 127.00 127.00 127.00 127.00 127.00	17.19 19.69 22.69 26.19 32.13 34.76 36.15	5.59 6.43 7.52 9.19 11.10 12.14 12.70	- - - - - - -	PS PSLB PSLB - - - -	- - PLB PLB PLB PLB PLB	- - PLB PLB PLB PLB PLB	- - PLB PLB PLB PLB PLB	- - P P P P P	- - PLB PLB PLB PLB PLB	- - PLB PLB PLB PLB PLB
5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2	14.00 15.50 17.00 20.00 23.00 26.80 29.70 32.60 35.30 38.00 40.50 43.10	139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70	20.91 23.48 25.72 30.05 34.05 40.15 44.47 48.74 52.80 56.82 60.64 64.41	6.20 6.98 7.72 9.17 10.54 12.70 14.27 15.88 17.45 19.05 20.62 22.22	PS - - - - - - - - - - -	PS PSLB PSLB - - - - - - - - -	- - PLB PLB PLB - - - - - - -	- - PLB PLB PLB - - - - - - -	- - PLB PLB PLB - - - - - - -	- - PLB PLB PLB P P P P P P P	- - P P P P P P P P P P	- - - - PLB - - - - - - -
6-5/8 6-5/8 6-5/8 6-5/8	20.00 24.00 28.00 32.00	168.28 168.28 168.28 168.28	29.76 35.72 41.67 47.62	7.32 8.94 10.59 12.06	PS - - -	- - - -	- PLB PLB PLB	- PLB PLB PLB	- PLB PLB PLB	- P P P	- PLB PLB PLB	- - - PLB
7 7 7 7 7 7 7	17.00 20.00 23.00 26.00 29.00 32.00 35.00	177.80 177.80 177.80 177.80 177.80 177.80 177.80	25.60 29.91 34.67 39.14 43.60 47.92 52.09	5.87 6.91 8.05 9.19 10.36 11.51 12.65	PS PS - - - - -	- PS PSLB PSLB - - -	- PS PLB PLB PLB PLB PLB	- - PLB PLB PLB PLB PLB	- - PLB PLB PLB PLB PLB	- - P P P P P	- - - PLB PLB PLB PLB	- - - - - - PLB
7 7 7 7 7 7	38.00 42.70 46.40 50.10 53.60 57.10	177.80 177.80 177.80 177.80 177.80 177.80	56.10 63.84 69.35 74.85 80.21 85.42	13.72 15.88 17.45 19.05 20.62 22.22	- - - - - -	- - - - - -	PLB - - - - -	PLB - - - - -	PLB P P P P P	P P P P P P	PLB - - - - -	PLB - - - - -
7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8	24.00 26.40 29.70 33.70 39.00 42.80 45.30 47.10 51.20 55.30	193.68 193.68 193.68 193.68 193.68 193.68 193.68 193.68 193.68 193.68	35.72 39.29 44.20 50.15 58.04 63.69 67.41 70.09 76.19 82.30	7.62 8.33 9.52 10.92 12.70 14.27 15.11 15.88 17.45 19.05	PS - - - - - - - - -	- PSLB - - - - - - - -	- PLB PLB PLB PLB PLB PLB PLB - -	- PLB PLB PLB PLB PLB PLB PLB - -	- PLB PLB PLB PLB PLB PLB PLB P P	- P P P P P P P P P	- - PLB PLB PLB PLB PLB PLB - -	- - - - PLB PLB PLB PLB - -
7-3/4	46.10	196.85	68.60	15.11	-	-	-	P	P	P	P	P
8-5/8 8-5/8 8-5/8 8-5/8 8-5/8 8-5/8 8-5/8	24.00 28.00 32.00 36.00 40.00 44.00 49.00	219.08 219.08 219.08 219.08 219.08 219.08 219.08	35.72 41.67 47.62 53.57 59.53 65.48 72.92	6.71 7.72 8.94 10.16 11.43 12.70 14.15	- PS PS - - - -	PS - PSLB PSLB - - -	- - - PLB PLB PLB PLB	- - - PLB PLB PLB PLB	- - - PLB PLB PLB PLB	- - - P P P P	- - - - PLB PLB PLB	- - - - - PLB
9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8	32.30 36.00 40.00 43.50 47.00 53.50 58.40 59.40 64.90 70.30 75.60	244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48	48.07 53.57 59.53 64.73 69.94 79.62 86.91 88.40 96.58 104.62 112.50	7.92 8.94 10.03 11.05 11.99 13.84 15.11 15.47 17.07 18.64 20.24	PS PS - - - - - - - - -	- PSLB PSLB - - - - - - - -	- - PLB PLB PLB PLB PLB - - -	- - PLB PLB PLB PLB PLB - - - -	- - PLB PLB PLB PLB PLB - - - -	- - P P P P P P P P P	- - - PLB PLB PLB PLB - - - -	- - - - PLB PLB PLB - - - -
10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4	32.75 40.50 45.50 51.00 55.50 60.70 65.70	273.05 273.05 273.05 273.05 273.05 273.05 273.05	48.74 60.27 67.71 75.90 82.59 90.33 97.77	7.09 8.89 10.16 11.43 12.57 13.84 15.11	PS PS - - - - -	- PSB PSB PSB PSB - -	- - - PSB PSB - -	- - - PSB PSB - -	- - - PSB PSB PSB PSB	- - - P P P P	- - - PSB PSB PSB PSB	- - - - - PSB PSB
10-3/4 10-3/4 10-3/4	73.20 79.20 85.30	273.05 273.05 273.05	108.93 117.86 126.94	17.07 18.64 20.24	- - -	- - -	- - -	- - -	P P P	P P P	- - -	- - -
11-3/4 11-3/4 11-3/4 11-3/4 11-3/4 11-3/4	42.00 47.00 54.00 60.00 65.00 71.00	298.45 298.45 298.45 298.45 298.45 298.45	62.50 69.94 80.36 89.29 96.73 105.66	8.46 9.53 11.05 12.42 13.56 14.78	PS - - - - -	PSB PSB PSB PSB - -	- - - PSB P P	- - - PSB P P	- - - PSB P P	- - - P P P	- - - PSB P P	- - - PSB P P
13-3/8 13-3/8 13-3/8 13-3/8 13-3/8	48.00 54.50 61.00 68.00 72.00	339.72 339.72 339.72 339.72 339.72	71.43 81.10 90.78 101.19 107.15	8.38 9.65 10.92 12.19 13.06	PS - - - -	- PSB PSB PSB -	- - - PSB PSB	- - - PSB PSB	- - - PSB PSB	- - - P P	- - - PSB PSB	- - - - PSB
16 16 16 16	65.00 75.00 84.00 109.00	406.40 406.40 406.40 406.40	96.73 111.61 125.01 162.21	9.53 11.13 12.57 16.66	PS - - -	- PSB PSB P	- - - P	- - - P	- - - -	- - - -	- - - P	- - - P
18-5/8	87.50	473.08	130.21	11.05	PS	PSB	-	-	-	-	-	-
20 20 20	94.00 106.50 133.00	508.00 508.00 508.00	139.89 158.49 197.93	11.13 12.70 16.13	PSL - -	PSLB PSLB PSLB	- - -	- - -	- - -	- - -	- - -	- - -
备注：P平端；S短圆螺纹；L长圆形线程；B偏梯形螺纹；极线
a 代号供订货时参考和辅助。 b 所示名义单位长度质量（第 4 栏）仅供参考。 c 马氏体型铬钢(L80-9Cr和13Cr)的密度不同于碳钢，所示质量对马氏体型铬钢来说不是精确值，可用质量修正系数0.989 d 偏梯形螺纹套管可带标准接箍、特殊间隙接箍或具有特殊倒角的特殊间隙接箍供货。 e 对于带S、L、B螺纹的套管，按照本标准5.2.3，8.2条款和API 5B的要求，允许中间壁厚。
