复合防砂过滤套具有高渗透性、高强度、高抗变形能力、高可靠性、抗腐蚀性好的特点，是机械防砂的一种高效产品。

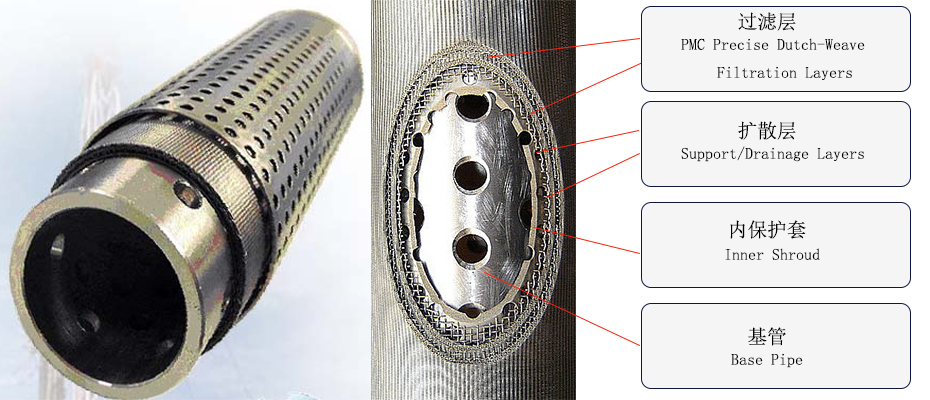

复合防砂过滤套从内到外由基管、内保护套、内支撑泄流网、过滤网、中间支撑泄流网、密纹过滤网和外保护套组成，根据地层需要选用过滤网的形式、防砂精度和层数。
中间支撑泄流网为下层介质层提供均匀的流动分布，同时起分隔上下过滤网布，确保过滤精度的作用。

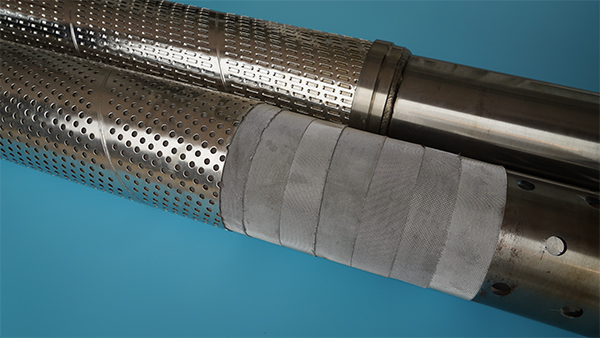

内外保护套可以保护泄流网和介质层；内保护套的过流孔眼采用均匀分布的小圆孔，外保护套的过流孔眼可以采用均匀分布的圆孔也可以采用均匀分布的桥式冲缝孔。
产品型号说明：精密金属网筛管RMS168WF200-9.3
RMS：金属网过滤筛管 168：基管规格为6-5/8吋套管
WF200：过滤精度为200微米 9.3：筛管长度9.3米
一、产品型号选择（有特殊要求需要再订单中备注。）
|
筛管型号 |
基 管 Base pipe |
精密复合过滤套 |
|||||
|
外径 |
推荐壁厚 |
内径 |
名义重量 |
外径 |
重量 |
||
|
mm(in) |
mm(in) |
mm(in) |
kg/m(lb/ft) |
mm(in) |
kg/m |
||
|
1 |
RMS60 |
60.32 (2-3/8) |
4.83 (0.190） |
50.7 (1.995) |
6.85 (4.60) |
76 (3) |
12 |
|
2 |
RMS73 |
73.02 (2-7/8) |
5.51 (0.217) |
62 (2.441) |
9.52 (6.40) |
89 (3.5) |
15 |
|
3 |
RMS89 |
88.9 (3-1/2) |
6.45 (0.254) |
76 (2.992) |
13.69 (9.20) |
108 (4.3) |
20 |
|
4 |
RMS102 |
101.6 (4) |
5.74 (0.226) |
90.1 (3.548) |
14.13 (9.50) |
124 (4.9) |
22 |
|
5 |
RMS114 |
114.3 (4-1/2) |
6.35 (0.250) |
101.6 (4) |
17.26 (11.60) |
135 (5.3) |
25 |
|
6 |
RMS127 |
127 (5) |
7.52 (0.296) |
112 (4.408) |
22.32 (15.00) |
150 (5.9) |
30 |
|
7 |
RMS140 |
139. 7 (5-1/2) |
7.72 (0.304) |
124.3 (4.892) |
25.30 (17.00) |
159 (6.3) |
35 |
|
8 |
RMS168 |
168.28 (6-5/8) |
8.94 (0.352) |
150.4 (5.921) |
35.72 (24.00) |
188 (7.3) |
46 |
|
9 |
RMS178 |
177.8 (7) |
9.19 (0.362) |
159.4 (6.276) |
38.69 (26.00) |
196 (7.7) |
50 |
|
10 |
其他 |
|
|
|
|
|
|
二、产品过滤精度选择（其余过滤精度可以加工，需要再订单中备注。）
|
规格Spec. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
WF60 |
WF80 |
WF100 |
WF120 |
WF160 |
WF200 |
WF250 |
WF300 |
WF350 |
|
|
|
过滤精度Filtering accuracy |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
300 |
350 |
其他 |
三、产品过滤精度选择（其余长度产品可以加工，需要再订单中备注。）
|
1 |
长度 Length |
5~5.3 (16.4~17.4) |
过滤套长度Filter Sleeve length 4m * 1 |
|
2 |
9.3~9.6 (30.5~31.5) |
过滤套长度Filter Sleeve length 4m * 2 |
|
|
3 |
其他other |
|
四、基管钢级选择
|
基管钢级： |
||||
|
1 |
2 |
3 |
4 |
5 |
|
J55 |
N80 |
L80-1 |
P110 |
其他other |
五、产品连接螺纹选择
|
螺纹连接扣型： |
||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
不加厚油管螺纹TBG |
直连型套管螺纹 |
套管短圆螺纹CSG |
套管偏梯形螺纹BCSG |
特殊螺纹 |
平端 |
其他 |

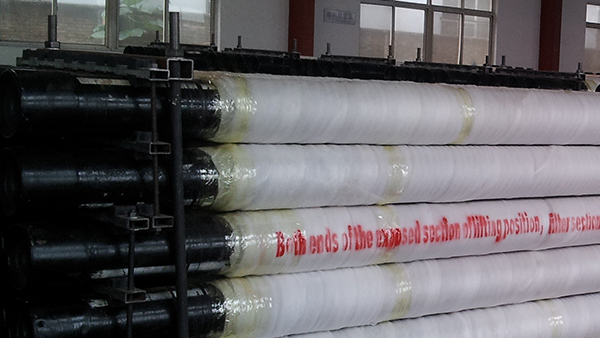

六、产品包装方式
|
包装方式： |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
单支裸官散放 |
裸管成捆打包 |
无纺布成打包 |
袋装纸管打包 |
货架打包 |
其他other |
七、运输方式
|
运输方式： |
||||
|
1 |
2 |
3 |
4 |
5 |
|
国内汽运 |
国内汽运到港口 |
国内汽运到港口 |
国内汽运到港口+海运 |
其他other |
