XMZ-A型新型免钻双级注水泥器为机械式水泥器，是将注水泥作业分成两次完成的一种特殊装置。主要用于以下情况的固井注水泥作业：
设备型号：ZR70-1。
一次注水泥量过大
地层不能承受过大的液柱压力
封隔特殊层位
防止固井后环空气窜
封固段上下温差大，水泥浆性能不易调节
适用水泥器下入井深度1800-2800米
适用井下温度45-80℃
钻井氯离子浓度小于0.3%

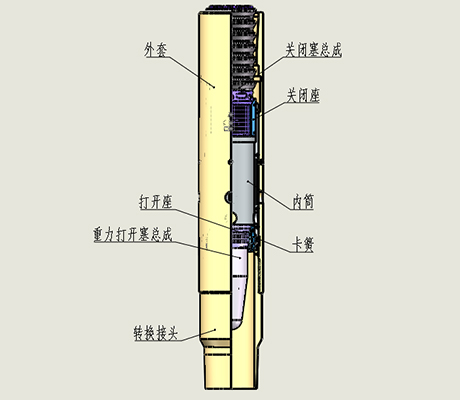

XM-A型51/2’’（Φ139.7mm）分级注水泥器主要由双级箍主体、包括外壳，内套，打开座，关闭座，卡簧，丝扣转换接头，另外还有挠性塞、挠性塞座（碰压座）、重力型打开塞，关闭塞组成。
|
规 格 |
单位 |
技术参数 |
|
打开循环孔压力 |
MPa |
6.5 |
|
打开作用力 |
kN |
68 |
|
关闭循环孔压力 |
MPa |
5 |
|
关闭作用力 |
kN |
64 |
|
工具密封能力 |
MPa |
30 |
|
额定负荷 |
t |
120 |
|
工具连接扣型 |
|
LTC |
|
本体最大外径 |
mm |
Φ168.6 |
|
本体内径 |
mm |
Φ123 |
|
循环孔径 |
mm |
30 |
|
循环孔数量 |
|
4 |
|
一级打开塞长度 |
mm |
350 |
|
重力塞长度 |
mm |
280 |
|
关闭塞长度 |
mm |
340 |
|
总长 |
mm |
995 |
